LED 매립등(다운라이트) DIY

LED 다운라이트 DIY



안녕하세요?

무적아빠입니다.

이번엔 LED 매립등 설치에

도전해 보았습니다.

<LED(다운라이트) 설치 DIY>



이사하고 거실과 주방 사이에

전등이 없어 어둡다는

와이프의 얘기에 전등을

설치하게 되었어요..ㅎㅎ



전·알·못이라 인터넷에 찾아보고

생각나는 대로 이것저것 재료를 사서

설치를 했습니다.



매립등은 다운라이트라고도

하네요..





먼저 준비물입니다.

<다운라이트 설치 준비물>

오른쪽에 보이는 것부터

5W짜리 LED 매립등(다운라이트),

전동드라이버, 홀쏘(빨간색),

줄자, 전선, 보안경, 장갑

그리고 전선 피복을 벗기는 집게입니다.





저는 구매하고 나서

알게 된 것인데요..

슬림형LED가 따로 있더라고요.





진작 알았으면 슬림형을 살 것을...ㅠㅠ





일반형과 슬림형은 설치된 모양은 똑같지만,

설치할 때 슬림형이 좀 더 얇아

천장 위에 간섭되는 것이 있을 경우에

설치하기가 더 용이하더라고요..





LED는 주광색(빛이 하얀 불빛)을 샀고요,

홀쏘는 LED 윗부분과 직경이

거의 같은 75mm입니다.





아래는 사진은 기존에 집에 설치되어있던

슬림형 LED 다운라이트입니다.



<슬림형 다운라이트>

중간에 네모 모양으로 보이는 것이

안정기인데요..

슬림형은 안정기와 LED 몸체가

별도로 있어 LED 몸체가 슬림합니다.





그럼 순서대로 설치를 시작합니다.





가장 먼저는 두꺼비집?에서

전등 차단기를 내리는 것입니다.



그러고 나서 전등이 들어오는지

스위치를 켜서 켜지지 않는 것을

꼭 확인하셔야 합니다.



만약, 전등이 켜진다면 전기가 통하는

것이고, 작업 중 감전 위험이 있어요..



그리고 스위치도 꺼짐 위치에

놓으시고, 전기가 통하지 않는

고무 코팅된 장갑을 꼭 착용하세요.





여기까지 준비가 되셨으면

아래처럼 설치하시면 됩니다.





1. 설치할 위치 확인

<다운라이트 설치 위치>



2. 줄자로 가운데 위치 확인 및 표시

(저는 포스트잇 모서리로 표시했어요.)

쉽게 떨어지는 것은 단점이네요.. ㅠㅠ

<가운데 위치 표시>



3. 드라이버에 홀쏘 연결 및 세팅

[주의할 점은..

드릴 모드(부드럽게 회전만 하는..)로 하고,

속도는 저속으로 하여야 합니다.]

<드라이버에 홀쏘 고정>



4. 천장 뚫기

(가루가 많이 날리니

보안경은 필수로 착용하세요.)



5. 예기치 못한 상황

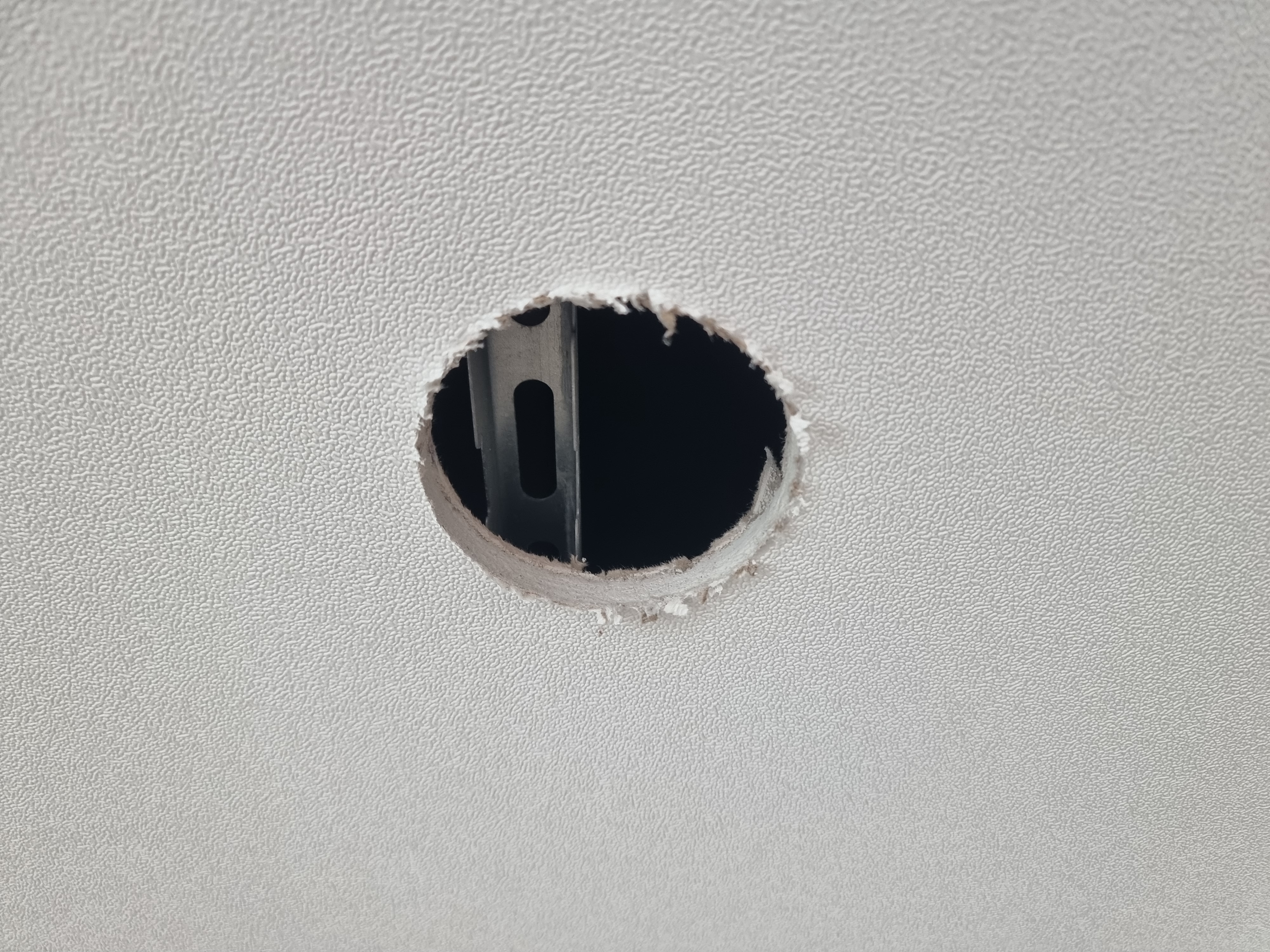

<구멍이 뚫린 모습>

하..... 이건 뭔가요...



천장 안에 철 구조물이 있어서

설치가 안되네요.. ㅠㅠ



지인에게 물어보니 M바? 라고 하는데,

일부분은 잘라도 된다고 하시더라고요..



펜치로 아래로 내려온 한쪽 부분을

조금 잘라서 위로 꺾어 올렸더니

LED를 설치할 수 있었어요..





6. 기존에 설치된 LED와 전선 연결

(이 작업이 가장 어려웠어요 ㅠㅠ)

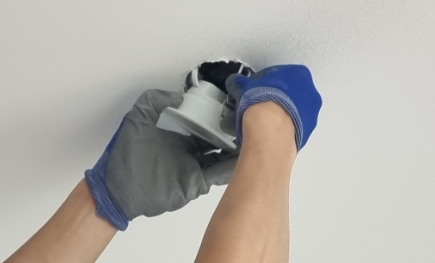

<전선 연결하기>

먼저 집에 있는 옷걸이 2개를 일자로 펴서

두 개를 테이프로 길게 연결합니다.



당연히 옷걸이 길이가

기존 LED 설치 위치와

새로 설치할 위치의 간격보다

길어야 하겠죠?



이 옷걸이를 기존에 설치된 LED를 빼내고

그 구멍에 집어넣어

새로 설치할 구멍으로 빼내 줍니다.



<두 구멍사이로 옷걸이 통과>



7. 옷걸이 끝부분에 테이프로 전선을

연결하고 옷걸이를 따라

두 구멍 사이로 전선 연결

(테이프를 단단히 붙여주어야

안 풀립니다.)

<옷걸이에 테이프로 전선 연결>



8. 전선 한쪽은 기존 LED에 연결

다른 한쪽은 새로 설치할 LED에 연결하면

- 끝 -



<LED 연결>



9. 두꺼비집 차단기 올리고, 불 켜보기

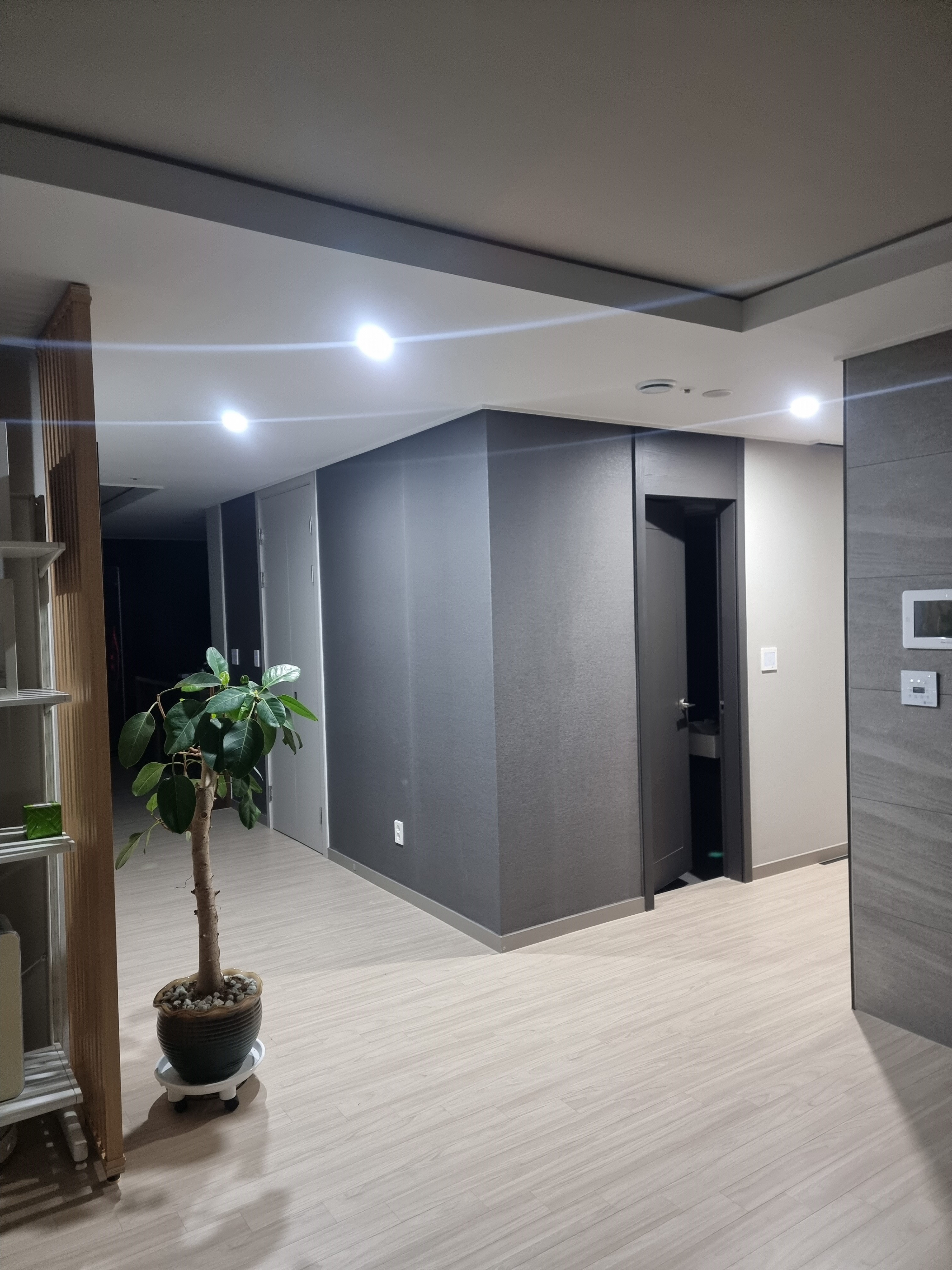

<왼쪽 2개 등이 설치된 등입니다.>

짜~잔~~!

왼쪽으로 보이는 2개의 LED가

새로 설치한 등입니다.





설치 후에 와이프가 대단히

좋아해서 저도 매우 흡족합니다.



혹시라도 참고하실 분이 있으시다면

꼭 전기는 차단하시고,

안전한 장갑을 착용하셔서

위험하지 않도록 작업하시길

바라겠습니다.





감사합니다.
