안녕하세요?

무적 아빠입니다.

오늘은

겨울캠핑난방을 위해

사용할 수 있는 온수매트!

그리고,

여름에는 냉수매트로도

사용할 수 있는

냉온수매트를 위한

캠핑용 보일러를

만들어보았습니다.



참고로 유튜브 감놀자님 영상을 보고

'뚝딱뚝딱 다이세상' 카페를 통해

재료를 구입해서 제작했습니다.



1. 캠핑용 냉수, 온수 보일러 준비물

준비물은 아래와 같습니다.

<캠핑용 냉수, 온수 보일러 DIY 준비물>

준비물 목록	사양
하이박스	80mm x 180mm x 70mm
온도컨트롤러	W1218
XT60 단자	XT 60 암/수 단자
시가 소켓	12V, 내부 사기로 된 제품
에어호스	외경 8mm
실리콘호스	외경 10mm
펌프	DC 5V (휴대폰 보조배터리 사용) 또는 DC 12V (12V 파워뱅크 사용)
투터치 피팅	락타입니플
스위치	-
강압 회로	LM2596
원터치 피팅	PLM8 니플
기타	전선, 인두기, 무연납, 타공용 스텝드릴



2. 캠핑용 냉수, 온수 보일러 조립도

조립은 아래 그림처럼 했습니다.

<캠핑용 냉수, 온수 보일러 조립도>



3. 캠핑용 냉수, 온수 보일러 조립

먼저, 온도 컨트롤러용 강압 회로의 IN(+), IN(-) 부분에 12V 전원을 연결하고,

테스트기를 OUT(+), OUT(-)에 연결하여 DC 전압을 보면서 강압 회로의 전압

조절 볼트를 일자 드라이버로 돌려가며 전압을 맞추어 줍니다.
저는 온도 컨트롤러용 강압 회로의 OUT 전압을 대략 11.03V 정도로 맞추어 주었습니다.

<온도 컨트롤러용 강압 회로 전압 세팅>

그리고 냉수, 온수 펌프용 강압 회로의 IN(+), IN(-) 부분에 12V 전원을 연결하고,

테스트기를 OUT(+), OUT(-)에 연결하여 DC 전압을 보면서 강압 회로의 전압

조절볼트를 일자드라이버로 돌려가며 전압을 맞추어 줍니다.
저는 냉수, 온수펌프용 강압 회로의 OUT 전압을 5.53V 정도로 맞추어 주었습니다.

<냉수, 온수 펌프용 강압 회로 전압 세팅>

그다음에는 하이박스에 시가 소켓, 온도 컨트롤러, 스위치, XT60 단자용 구멍을 타공 해주면 되는데요,
저는 스카치테이프를 하이박스의 타공 위치에 붙이고 밑그림을 그린 후 타공해 주었습니다.

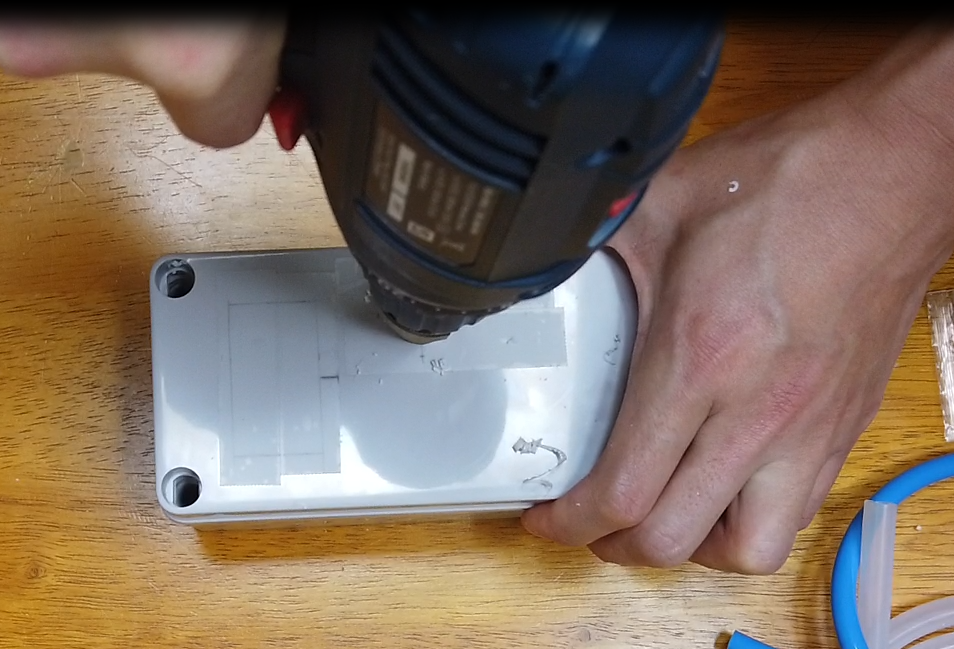

<시가 소켓용 홀 타공>

깔끔하게 타공이 되었네요. 타공 중간중간에 멈추고 시가 소켓을 끼워보아서 크기를 맞추어 주었어요.

<시가 소켓용 홀 타공 완료>

온도 컨트롤러용 홀은 네모 모양이라 작은 홀을 여러 개 타공하고 나머지는 커터칼로 마무리했어요.

<온도 컨트롤러용 홀 타공>

요렇게 온도 컨트롤러와 시가 소켓이 깔끔하게 설치가 완료되었습니다.

<시가 소켓과 온도컨트롤러 설치 완료>

내부에 모든 부품을 배치해주고 배선을 준비 후 납땜을 해주었습니다.

<내부에 부품을 모두 배치한 모습>

나름대로 깔끔하게 조립이 되었네요..

<내부 조립 완료 모습>

짜잔~~~~!

완성 후 테스트까지 해봤는데,

동작이 잘 되네요. ㅎㅎ

전면부 아래쪽에는 보조배터리로도

동작할 수 있도록 USB 모듈도

추가로 설치했고요,

아이들이 깜찍하게 스티거도

부착해 주었습니다.

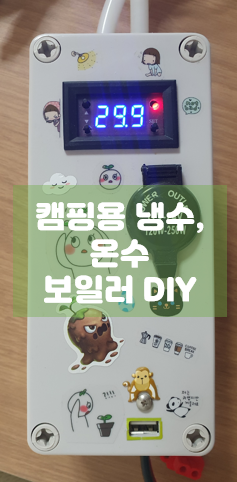

<캠핑용 냉수, 온수 보일러 완성>



동계캠핑난방을 위해

사용해봐야 겠네요.ㅎㅎ



캠핑난방용품을 직접

만들어보는 것도 재미있네요.





오늘은 여기까지입니다.
감사합니다.
