#14. 천장형 냉온풍기 셀프 청소


안녕하세요?
무적아빠입니다.


천장형 냉온풍기를 분해하여
셀프로 청소를 해보았습니다.

청소 전 사다리, 장갑, 안경을 준비하고,
전원을 끄고 청소하면 안전합니다.


먼저 뚜껑을 열고 망을 분리해 줍니다.
제조사 모델마다 차이가 있어서 뚜껑을
확인해 보시면 뚜껑 외부를 눌러야 하는지,
옆으로 밀어야 하는지를 알 수 있습니다.

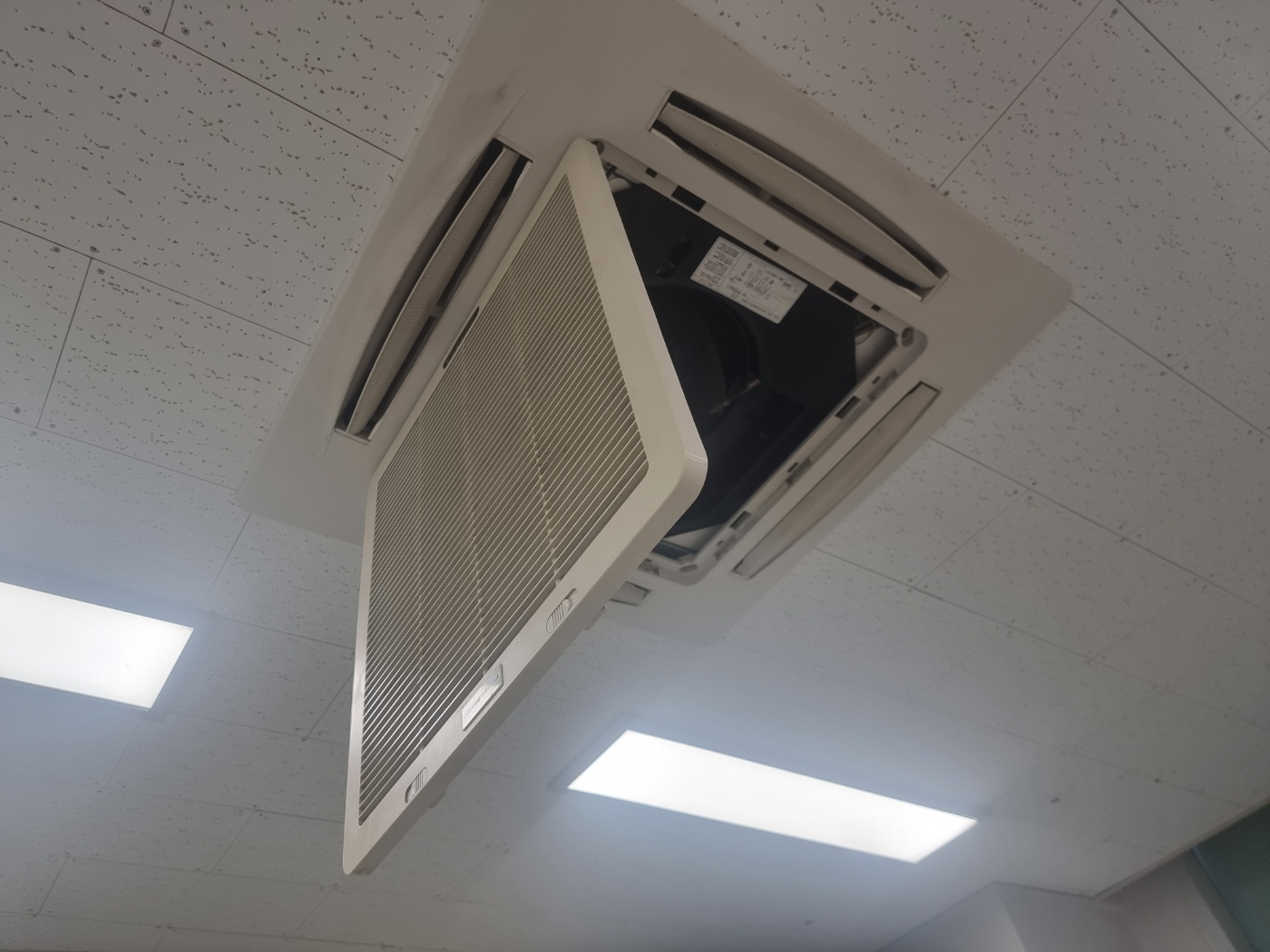

<뚜껑 열기>



필터는 옆으로 당기면 빠지고 청소기로
먼지를 흡입 후에 물청소하면 됩니다.

<뚜껑 기판에 연결된 전선 분리>


뚜껑 기판에 연결된 전선을 빼서 분리합니다.
분리 전에 미리 사진을 찍어 놓으면 조립 시에
어렵지 않게 다시 조립할 수 있습니다.


냉온풍기의 뚜껑을 위로 들어 올려 분리해 줍니다.

<뚜껑을 분리한 사진>



위 사진에서 보이는 냉온풍기의
외부 케이스를 분리하여야 하는데,
큰 홈이 없는 대각선의 양쪽 볼트를
풀어서 빼내 줍니다.
아래 사진에서는 파란색 볼트입니다.

<케이스 분리를 위한 볼트 위치>



풀어내야 할 두 개의 볼트는 아래 사진처럼
볼트를 풀지 않으면 빠지지 않는 부분의
볼트를 풀어주어야 합니다.

<먼저 풀어야 할 볼트>



다음으로

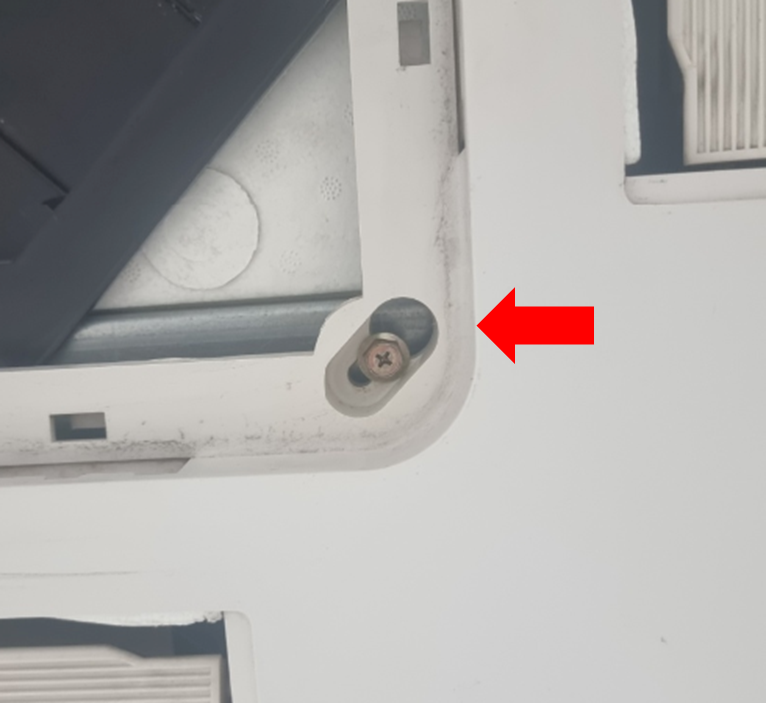

아래와 같이 볼트 옆에 홈이 크게 있어서,
볼트를 옆으로 밀면 볼트 머리가 홈에서
빠질 수 있는 볼트가 있습니다.
이 볼트를 완전히 풀어내지 않고
느슨하게만 일부 풀어줍니다.

<느슨하게 풀어주어야 하는 볼트>



그다음
느슨하게 풀어진 대각선의 양쪽 볼트가
케이스의 큰 홈으로 빠질 수 있도록

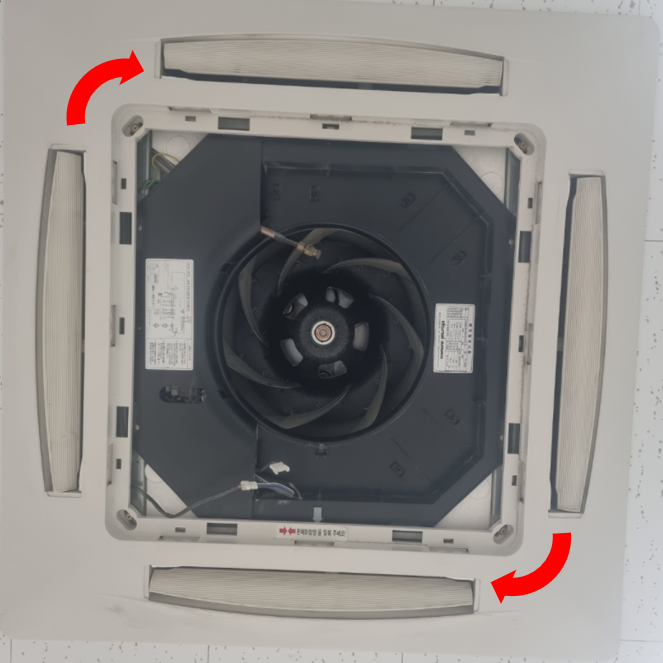

아래 화살표처럼 두 손으로 잡아
회전시켜 빼내줍니다.

<케이스 분해>

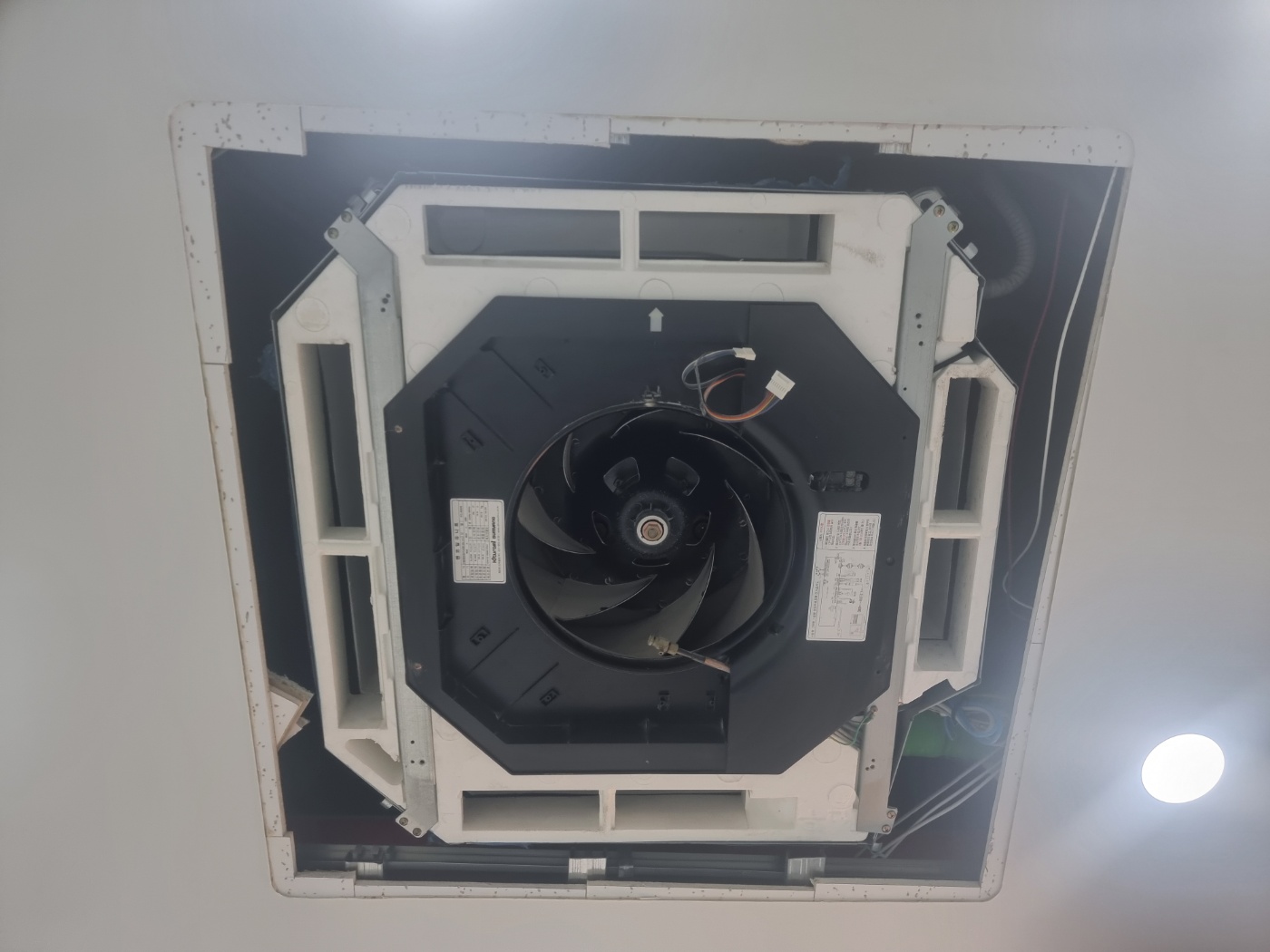

케이스를 빼내고 나면 몸체가
천장에 고정되어 있는 것이 보입니다.

<커버 해체 후 모습>


저는 혹여나 케이스를 분해하다가
전체가 떨어지는 것은 아닐까? 하는
약간의 불안감을 가지고 있었는데요,
직접 케이스를 떼어내서 확인해 보니
몸체는 천장에 고정이 되어 있어서
전혀 걱정할 필요가 없었네요 ㅎ


애초에 두 사람이 케이스를 떼어낸다 하면
양쪽에서 잡고 그냥 전체 볼트를 다 풀어서
케이스를 빼내주면 됩니다.

다음으로
전선 커넥터를 사진을 찍어두고 해체하고
보드가 있는 커버를 해체해 줍니다.

<커버 해체>



그다음

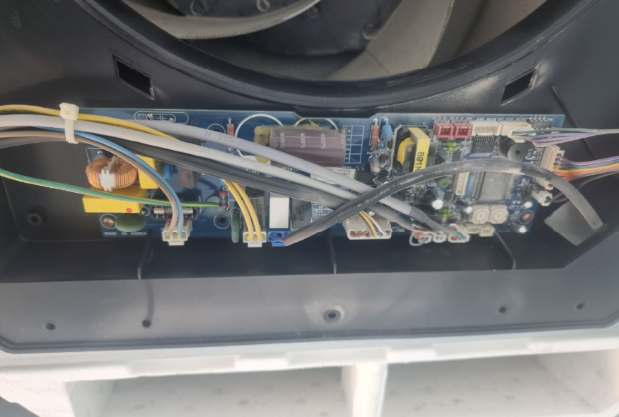

기판을 사진을 찍고 나서 해체합니다.
혹시나 전원이 꺼져있는지 재확인하는 것도
좋을 것 같습니다.

<기판 분해>



다음으로
몽키 또는 스패너를 이용해서
회전 팬을 분리해 주면 됩니다.
한 손으로 팬을 잡고 가운데
너트를 풀어내면 팬이 분리됩니다.

<팬 분리>


이후에 내부를 청소기로 청소하거나
물티슈로 깨끗이 닦아내고,
분해한 부품들을 깨끗이 닦아서

순서를 거꾸로 재조립하면 됩니다.


<천장형 냉온풍기 셀프 청소>




처음 해보는 거라
오래 걸렸지만 청소하니 기분이 개운하네요.



감사합니다.
